Krbová vložka KOBOK

CHOPOK 670 510 O PD oboustranná, přikládací dveře

Dostupnost : 4 týdny - zakázková výroba

Krbová vložka KOBOK CHOPOK 670 510 O PD oboustranná, přikládací dveře, portál 670x510 mm, průměrný výkon 10kW, účinnost 80%, kouřovod 180mm, použití pro sálavé, akumulační a teplovzdušné stavby, výroba:Kobok. servis:Profikrby

Kód produktu 112.CHOPD67500

Výrobce KOBOK

Doprava Kobok - doprava v ČR zdarma

Cena 86 786,00 Kč 71723.97 Kč bez DPH

Poslat emailem Vytisknout PDF Zeptat se

home materiÁly na stavbu krbŮ krbové vložky 5kw až 17kwchopok 670 510 o pd oboustranná, přikládací dveře

Krbová vložka KOBOK KOBOK CHOPOK 670 510 O PD oboustranná, přikládací dveře

Úvod

Konfigurátor krbu

Technické patram...

Popis krbové vlo...

Dokumenty pro krb...

Co dále budete p...

Zvolte konfiguraci krbové vložky CHOPOK 670 510 O PD oboustranná, přikládací dveře

	Otvírání
	L-levé - panty vlevo	0 Kč
	P-pravé-panty vpravo	0 Kč

	Otvírání - zadní dveře
	L-levé - panty vlevo	0 Kč
	P-pravé-panty vpravo	0 Kč

	Otvírání rukojeť
	Klička RP2	0 Kč
	Páčka RP1	0 Kč

	Otvírání rukojeť - zadní dveře
	Klička RP2	0 Kč
	Páčka RP1	0 Kč

	Ovládací prvky, lišty
	Standard nerez	0 Kč
	V barvě vložky	0 Kč

	Ovládací prvky, lišty - zadní
	Standard nerez	0 Kč
	V barvě vložky	0 Kč

	Prosklení
	S-standard	0 Kč
	REFLEXNÍ sklo - vnitřní	3.953 Kč
	SM sklo modern - vnější	4.941 Kč

	Prosklení - zadní dveře
	S-standard	0 Kč
	Přikládací dveře s kontrolním okénkem	1.295 Kč

	Provedení pláště
	S-standard	0 Kč
	DP-druhý plášť	6.277 Kč

	Rošt
	Rošt ze žároberonu	0 Kč
	Rošt z litiny	0 Kč

	Popelník
	S-standard, vnitřní popelník	0 Kč
	VP-venkovní popelník	6.975 Kč

	Popelník - zadní dveře
	S-standard, vnitřní popelník	0 Kč
	VP-venkovní popelník	6.975 Kč

	Ohniště - podstavec
	S-standard	0 Kč
	SO-snížené ohniště	582 Kč

	Vyzdívka
	S - segmentová standard- šamot přírodní, tloušťka 50 mm	0 Kč
	ST-segmentová černá - šamot černý, tloušťka 50 mm	2.420 Kč
	VER-vermikulitová vyzdívka - tloušťka 50, hustota 700kg/m3	0 Kč

	Krycí zazdívací rám
	S standard bez rámu	0 Kč
	Typ A 4 strany	4.185 Kč
	Typ A(20) 4 strany	4.185 Kč
	Typ A(12) 4 strany	4.185 Kč
	Typ C 4 strany	4.882 Kč
	Typ A 3 strany	3.488 Kč
	Typ A(20) 3 strany	3.488 Kč
	Typ A(12) 3 strany	3.488 Kč
	Typ C 3 strany	4.185 Kč
	Typ A 2 strany	1.047 Kč
	Typ A(20) 2 strany	1.047 Kč
	Typ A(12) 2 strany	1.047 Kč
	Typ C 2 strany	1.395 Kč

	Krycí zazdívací rám - zadní
	S standard bez rámu	0 Kč
	Typ A 4 strany	4.185 Kč
	Typ A(20) 4 strany	4.185 Kč
	Typ A(12) 4 strany	4.185 Kč
	Typ C 4 strany	4.882 Kč
	Typ A 3 strany	3.488 Kč
	Typ A(20) 3 strany	3.488 Kč
	Typ A(12) 3 strany	3.488 Kč
	Typ C 3 strany	4.185 Kč
	Typ A 2 strany	1.047 Kč
	Typ A(20) 2 strany	1.047 Kč
	Typ A(12) 2 strany	1.047 Kč
	Typ C 2 strany	1.395 Kč

	Výměník
	S-bez výměníku	0 Kč
	Nadstavba 1,5 kW DN 180	4.491 Kč
	Stojánek na akumulační prstence	567 Kč

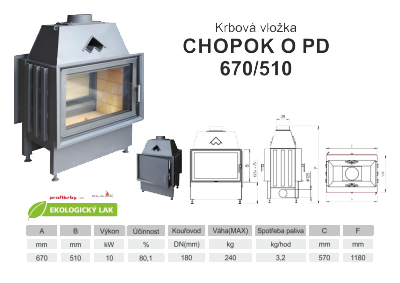

Technické patrametry krbové vložky CHOPOK 670 510 O PD oboustranná, přikládací dveře - Kobok

Průměrný výkon (Jmenovitý výkon)	10 kW
Rozsah použitelných výkonů pro provoz	od 3,5 - do 15 kW
Pro doporučený Vytápěný prostor	od 120 - do 280 m3
Průměrná účinnost	77,1 %
Průměrný výkon vysálaný přes sklo (jednoduché / dvojité )	3,6 / 2,5 kW
Průměrný výkon do obestavby sklo (jednoduché / dvojité )	6,4 / 7,5 kW
Konstrukce vložky je určena pro typy staveb	teplovzdušné, sálavé, akumulační, kombinované
Doporučený min. průřez větrací mřížky vstupní (pro konvekční vytápění ) (sklo jednoduché / dvojité )	300 cm2
Doporučený min. průřez větrací mřížky výstupní (pro konvekční vytápění ) (sklo jednoduché / dvojité )	500 cm2
Doporučená sálavá plocha ( kachle , šamot 20 mm ) (sklo jednoduché / dvojité )	5,6 / 6,5 m2
Doporučená akumulační plocha ( AK tvarovka , šamot 40 mm ) (sklo jednoduché / dvojité )	6,2 / 7,2 m2
Spotřeba paliva, dávka pro přiložení	3,2 k kg / hod
Maximální množství paliva pro přiložení - do žhavého základu, nebo pro roztápění	4,8 kg
Minimální množství paliva pro přiložení - do žhavého základu	1,6 kg
Tvar skla	rovné sklo - oboustranné
Otevírání dvířek	levé, nebo pravé - volitelně
Možnost dvojitého zasklení	jedno sklo, jedno sklo s potiskem
Hmotnost krbové vložky	240 kg
Provedení deflektoru	dvojitý deflektor ocel/vermikulit
Průměr kouřovodu / hrdlo kouřovodu	180 mm
Zazdívací rozměry (portál)	670 x 510 mm
Šířka podstavce - rozměr v místě stavitelných noh vložky	780 mm
Typ stavby / provedení stavby	Vestavěné topeniště do korpusu krbu, nebo kamen - minimální vzdálenost od stěn 100 mm
Hloubka	570 mm
Výška	1180 mm
Přepravní rozměry, paleta, klec ( š x v x h )	1x1,4x0,8 m
Doba dodání	3 týdny, zakázková výroba
Záruka na ocelový svařenec - korpus	doživotní
Záruka vyměnitelných dílů	24 měsíců
Průměrná teplota spalin	260 °C
Hmotnostní tok tuhých spalin	10,6 g/s
Průměrná koncentrace CO při 13% O2	0,1 %
Požadovaný tah komínu	nejméně 12 Pa
Kouřovod doporučený výrobcem	Napojení do komínu průměr 180 mm, nad délku 1,2 m s tepelnou izolací, doporučujeme napojení do komínu pod úhlem 45 stupňů
Doplňky k objednání	Krycí rámy, reflexní sklo, sklo s potiskem, venkovní popelník, barevná vyzdívka ohniště, snížené provedení, konvekční plášť
Příslušenství - Konvekční druhý plášť - počet výstupů / průměr	Volitelné příslušenství: opláštění pro konvekční rozvod - výstup 4x125 mm
Doporučené palivo	suché dřevo, dřevěné brikety
Maximální délka polen	35 cm
Způsob spalování	vícestupňové sekundární spalování předehřátým vzduchem
Způsob hoření	bezroštové / hoření na roštu pro snadné zapálení
Materiál roštu	litina / žárobeton
Materiál vyzdívky - tloušťka	Šamot cihličky pero/drážka, desky - 50 mm tloušťka, skamolex
Vyzdívka dna	Šamot - tloušťka 50 mm
Regulační prvky	Jeden regulační prvek pro roštové zatápění a bezroštové topení
Přívod vzduchu pro spalování	Hrdlo pro napojení externího vzduchu, možnost namontování z bočních stran dna vložky
Průměr hrdla vzduchu pro spalování	125 mm
Umístění hrdla přívodu vzuduchu	možnost připojení je z obou boků
Maximální délka přívodu vzduchu NPSV (CPV ) ( za každé koleno – 1 m )	10 metrů, za každý ohyb se odečte 1m délky
Spotřeba vzduchu pro spalování	30 m3
Doporučený třívrstvý komín průměr (mm) / délka (m)	Průměr 180 mm - účinná délka 5 m
Výšková seřiditelnost, usazení, vyrovnání	Seřizovací a polohovací šrouby 325 + /160/ (mm)
Základní materiály krbové vložky	ocel / šamot / litina / nerez / vermikulit / žárobeton
Sklo	Rovné sklo, varianty, jednosklo, sklo reflexní, sklo s potiskem
Barva - použitá povrchová úprava	Ekologický samovypalovací lak / i první zatopení bez zápachu
Údržba	Čištění, nevyžaduje žádnou speciální údržbu
Použití	Vestavný spotřebič na tuhá paliva - pro krbové obestavby
Certifikace	Strojírenský zkušební ústav Brno E-30-00472-06
Charakteristika	Robustní výrobek s dlouhou životností, ekologický lak
Určení	Záložní topidlo pro spalování dřeva, designové topení, vytváření atmosféry, úsporné vytápění
Přeprava	Na paletě, zajišťuje dodavatel
Servis, náhradní díly, tepelné výpočty, návrhy staveb zajišťuje	Profikrby s.r.o. Blansko
Další	Obrázky jsou ilustrační, výrobce si vyhrazuje právo technického vývoje a změn

Popis krbové vložky CHOPOK 670 510 O PD oboustranná, přikládací dveře - Kobok, Profikrby - Blansko

ZADNÍ PŘIKLÁDÁNÍ - Provedení na šířku

Krbová vložka KOBOK CHOPOK 670 500 O PD přikládací dveře, portál 670x500 mm, průměrný výkon 10kW, účinnost 80%, kouřovod 180mm, použití pro sálavé, akumulační a teplovzdušné stavby, výroba:Kobok. servis:Profikrby

Provedení roštu pro topení zobrazit více

Rošty krbových vložek KOBOK

Rošty dodáváme přednostně ze žárobetonů. Žárobetonové rošty podlorují lepší vyhoření paliva - a tedy menší ucpávání otvorů v roštu.

Druhou variantou jsou rošty ze šedé litiny. Tmavé litinové rošty se více hodí k tmavým vyzdívkám.

Popelník - vnitřní standard - možnost venkovního popelníku Kobok zobrazit více

Standardní popelník KOBOK

se vybírá přes přikládací dveře. Nádoba má velikost pro několik dnů topení. Polel se shrne do popelníku ze dna topeniště a popelník se vyjme z krbové vložky.

Přes rošt padají kousky popela do popelníku a pomáhají k předehřevu vzduchu pro spalování a ke stabilnímu hoření.

Pro nepřetrřité topení je určen venkovní popelník KOBOK

Venkovní popelník KOBOK je nádoba, která se zasouvá do tunelu pod ohniště krbové vložky - vložka musí být uzpůsobena z výroby pro možnost venkovního popelníku.

Dvířka popelníku se nastaví do úrovně obezdívky krbu, a popelník se usadí a utěsní. Předem se do nádoby popelníku vyřízne shora otvor pro spad popelu.

U oboustranných vložej je možné předem určit, na které straně bude popelník.

Ovládací prvky vložek a olištování skel zobrazit více

Ovládací prvky krbových vložek Kobok standardně dodáváme v nerezovém provedení,na přání si můžete zvolit ovládací prvky a lišty v barvě vložky - například pro osazení do přírodního kamene, kde by lesklé prvky mohly působit rušivě.

Nerezové ovládaci prvky vložek KOBOK Ovládaci prvky vložek KOBOK v barvě vložky

Pro ovládání přívodu vzduchu pro hoření je použitý jeden prvek - páka s několika funkcemi.

Ovládací prvky a lišty v laku vložky může dále umocnit použití tmavé vyzdívky KOBOK

Regulace spalování, hoření KOBOK, na roštu + bezroštové vícestupňové sekundární spalování zobrazit více

Regulace spalování KOBOK spojuje výhody všech v současné době používaných způsobů přívodů vzduchu do spalovací komory a podporuje vícestupňové spalování v celém objemu spalovacího prostoiru.
Ovládací páka v levé části rozsahu regulace otvírá klapku přívodu vzduchu pod rošt - Spalování na roštu.
Spalování na roštu má velký význam při startu studené vložky a studeného komína, kdy je nutné přivádět větší množství vzduchu do spalovacího prostoru - nastartování spalovacího procesu a ohřátí vložky a spalovacího prostoru.
(Vložky, které tento jednoduchý princip nemají se startují s pootevřenými dveřmi - zde hrozí nebezpečí zapomenutí od obsluhy a tím nedodržení požární bezpečnosti. Firma kobok má slogan KOBOK, váš bezpečný oheň)
Ovládací páka v pravé části ovládá vícestupňové sekundární spalování, kdy jsou složky vzduchu rozděleny do zón ve spalovací komoře, zóny pro oplachy skel aby nedocházelo ke kondenzaci v rozích.
Výsledkem je dlouhá doba hoření a velmi efektivní využití energie dřeva.
Pro použití elektronické regulace se ovládací páka nastavuje na střed.

Deflektor - provedení a funkce usměrňovače spalin zobrazit více

Deflektor slouží k prodloužení cesty spalin v krbové vložce a vzniku turbulencí a tím dokonalého promíchání spalitelných plynů a pevných částic uvolňovaných z paliva.

K deflektoru se do cesty spalin míchá předehřátý vzduch, který zabezpečí vysokou účinnost shoření všech zbytků spalin.

Vlivem turbulencí kolem deflektoru také nespálené pevné částice po vyhoření spalitelných složek se vrací zpět na dno krbové vložky a neznečišťují spalinovou cestu a komín.

Dvojitý deflektor KOBOK

Vyzdívky možnosti vnitřních vyzdívek krbových vložek KOBOK zobrazit více

Typy vyzdívek ohnišť KOBOK: máte volbu ze tři typů segmentových vyzdívek - světlá, tmavá přírodní. Nebo deskové vyzdívky ze šamotu tloušťky 50 mm.

Praxe ukázala, že tloušťka vyzdívky nejde ničím nahradit.

Vyzdívka má akumulační schopnost a vlivem rozdílných tepelných vodivostí při různých teplotách udržuje v topeništi nejlepší podmínky pro vyhoření paliva. Akumulaci a čistotu procesu spalování můžete dále zvyšovat akumulačním obkladem vnejších stěn krbové vložky.

Vyzdívku si můžete vybrat podle designu obytných místností, přizpůsobit svému oku, architektuře a dalšímu vybavení obytné prostory.

Tato ohniště mají prakticky neomezenou životnost. Jsou vyskládaná systémem pero drážka, a umožňují výměnu cihliček i uživatelem.

Doporučujeme vždy přizvat krbaře / kamnáře / kominíka po pěti letech na údržbu, který topeniště rozebere, vyčistí. Případně nahradí poškozené.

Segmentová skládaná vyzdívka má obrovskou výhodu při údržbě i obnově topidla. Vložky Kobok neobsahují tvarově složité speciální tvarovky, které v budoucnu nemusí jít nahradit.

Krbové vložky Kobok vynikají především dodávaným teplem a snadnou údržbou a provozem po desítky roků.

Informace o výrobci - firma KOBOK zobrazit více

Informace o výrobci - továrna na výrobu krbových vložek KOBOK

Firma KOBOK je na trhu alternativního topení dřevem od roku 1993.

Po celou dobu aplikuje inovační přístup ke konstrukci a designovému hoření při aplikaci nejmodernějších technologií výroby a materiálů.

Frma KOBOK, Piesok
